Руководства по ремонту Ford Focus II: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки дискового типа HANKOOK FRIXA для Ford Focus II имеют маркировку FPE102.




Передние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Ford Focus II имеют маркировку S1E102.




Внимание! Далее приведена инструкция по замене тормозных колодок барабанного типа.


1. Подготавливаем автомобиль к выполнению работы.


ПРЕДУПРЕЖДЕНИЕ

При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличивается, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте  и при необходимости доведите до нормы уровень тормозной жидкости.


2. Снимаем крышку бачка главного тормозного цилиндра и резиновой грушей отбираем часть жидкости.




3. Снимаем заднее колесо.


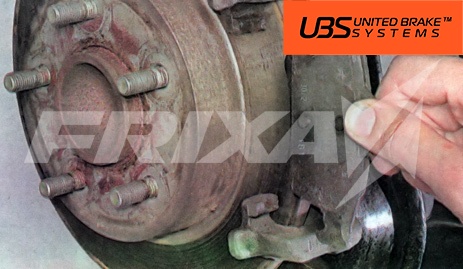

4. Поддеваем отверткой и снимаем прижимную пружину колодки.




5. Снимаем заглушки втулок направляющих пальцев.




6. Шестигранным ключом на 7 мм отворачиваем направляющие пальцы суппорта.




7. Снимаем суппорт...




… отводим его в сторону и фиксируем так,  чтобы не подвергать нагрузке тормозной шланг.




ПРЕДУПРЕЖДЕНИЕ

Не нажимать педаль тормоза при снятом суппорте.


8. Снимаем тормозные колодки.




РЕКОМЕНДАЦИЯ

При замене тормозных колодок обязательно проверьте толщину  и состояние тормозного диска.


9. С помощью специализированного приспособления вворачиваем в поршень цилиндр.




ПРЕДУПРЕЖДЕНИЕ

Утапливать поршень в суппорт недопустимо! Это неизбежно приведет к повреждению супорта и последующей его замене. На задних тормозных механизмах поршень должен утапливаться с одновременным вращением.


10. Металлической щеткой очищаем скобу суппорта в местах контакта с колодками и край тормозного диска.




11. Наносим специальную высокотемпературную смазку на места контакта колодок с посадочными поверхностями скобы суппорта.




12. Тщательно смываем с тормозного диска попавшую на него смазку очистителе тормозов.




13. Устанавливаем тормозные колодки.


ЗАМЕЧАНИЕ!

На внутренней колодке установлена пружина.




14. Устанавливаем суппорт и извлекаем направляющие пальцы суппорта из втулок.




15. Очищаем пальцы от загрязнений. При наличии износа направляющие пальцы заменяем.




16. Проверяем состояние втулок направляющих пальцев. При обнаружении повреждений заменяем их.




17. Заправляем направляющие пальцы предписанным моментом (Момент затяжки – 30 Нм)


18. Устанавливаем колесо.


19. Аналогично заменяем колодки с другой стороны автомобиля.


20. Несколько раз нажимаем на педаль тормоза для самоустановки тормозных колодок.


21. Проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости доводим его до нормы.
