Руководства по ремонту Снятие и установка рычага привода стояночного тормоза

Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

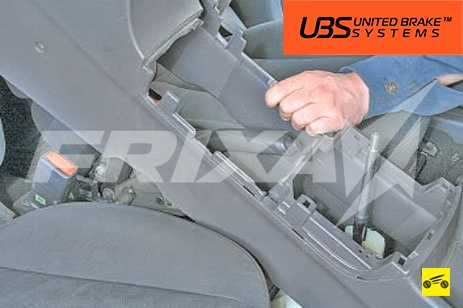

1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

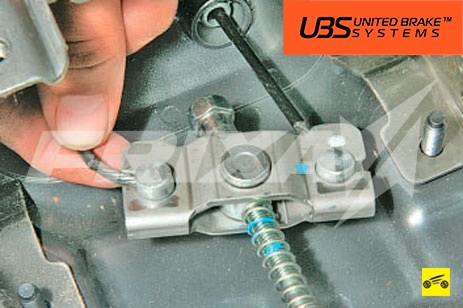

2. Отсоедините от уравнителя наконечники тросов привода стояночного тормоза (см. «Замена тросов привода стояночного тормоза»).

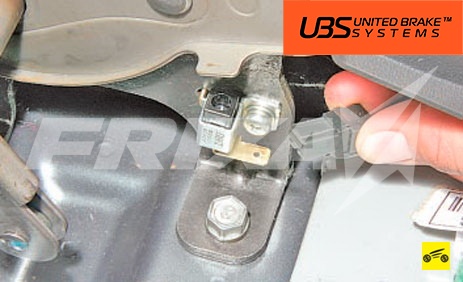

3. Отсоедините колодку провода от выключателя сигнализатора включения стояночного тормоза.

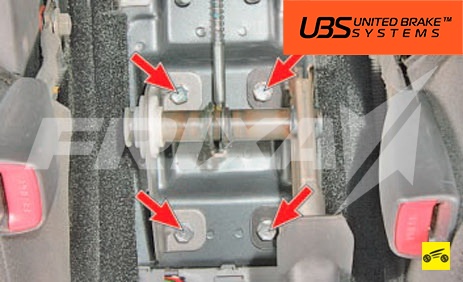

4. Выверните четыре болта крепления рычага привода стояночного тормоза к основанию кузова…

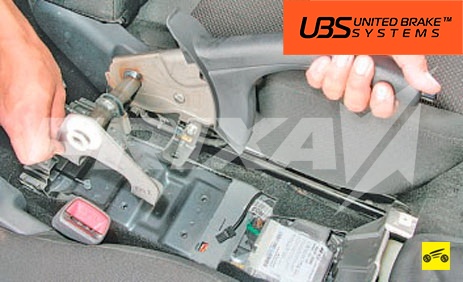

5. …и снимите рычаг.

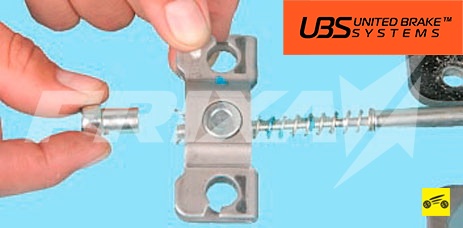

6. Отверните регулировочную гайку механизма стояночного тормоза и снимите уравнитель со штока рычага стояночного тормоза.

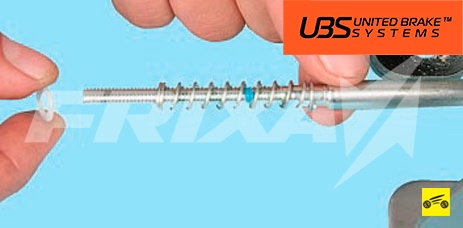

7. Снимите шайбу и пружину уравнителя со штока рычага стояночного тормоза.

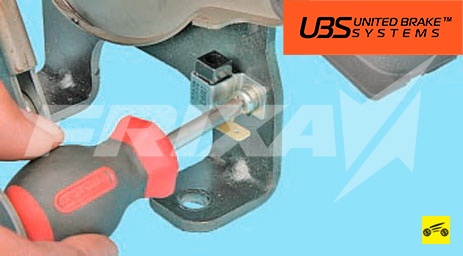

8. Выверните винт крепления выключателя сигнализатора включения стояночного тормоза к кронштейну рычага…

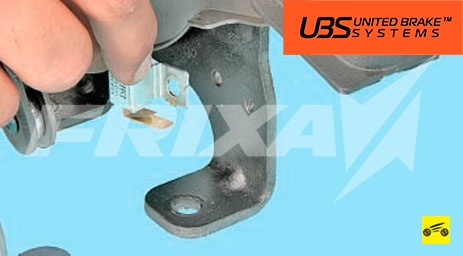

9. … и снимите выключатель сигнализатора.

10. Перед установкой рычага на автомобиль смажьте консистентной смазкой его зубчатый сектор.

11. Установите рычаг и все снятые детали в порядке, обратном снятию, и отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
