Руководства по ремонту Снятие и установка рычага привода стояночного тормоза Киа Спортэйдж

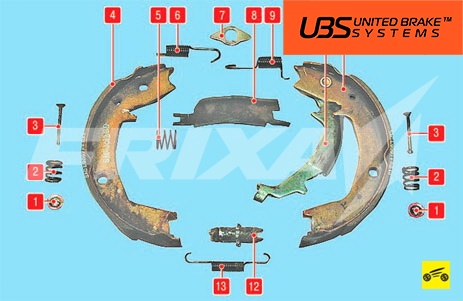

Рис. Детали тормозного механизма стояночного тормоза автомобиля 4WD (на фото показаны детали тормозного механизма с левой стороны): 1- чашка опорной стойки; 2- прижимная пружина; 3 - стержень опорной стойки; 4 - передняя колодка стояночного тормоза; 5 - распорная пружина; 6 - верхняя стяжная пружина передней колодки; 7 - фиксирующая пластина; 8 - распорная планка; 9 - верхняя стяжная пружина задней колодки; 10 - разжимной рычаг; 11 - задняя колодка стояночного тормоза; 12 - регулировочное устройство; 13 - нижняя стяжная пружина.


Вам потребуются: ключ и торцовая головка «на 12», отвертка с крестообразным лезвием.



Рычаг в сборе снимайте для замены при износе либо повреждении зубчатого сектора или собачки.

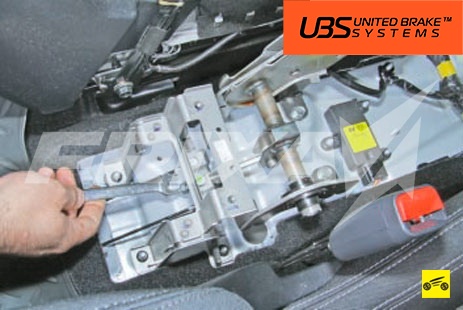

1. В салоне автомобиля снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).




2. Отверните регулировочную гайку до конца резьбовой части тяги рычага привода стояночного тормоза…

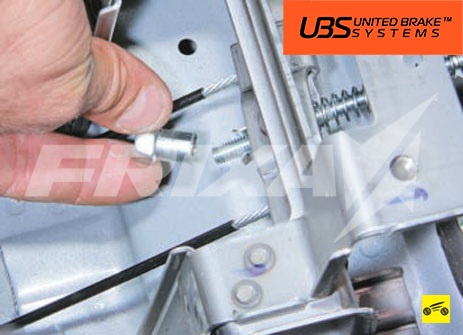

3. …и снимите гайку с тяги.

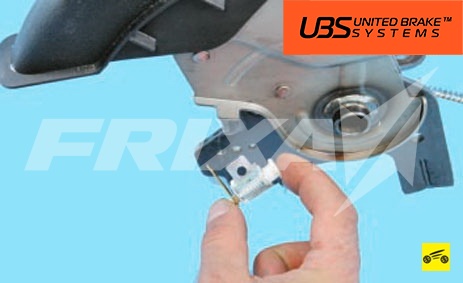

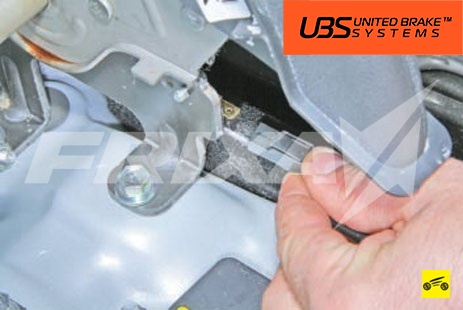

4. Нажмите на фиксатор колодки жгута проводов выключателя сигнальной лампы включения стояночного тормоза…

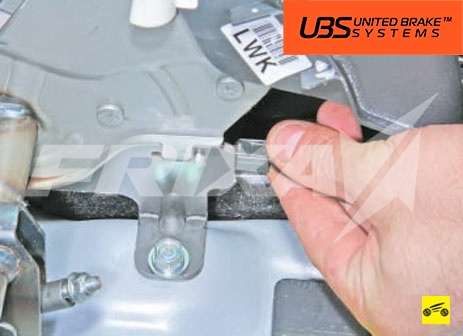

5. …и отсоедините колодку от выключателя.

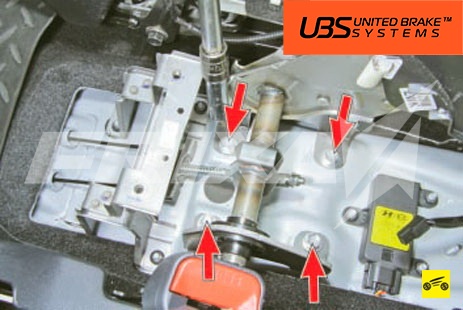

6. Выверните четыре болта крепления рычага привода стояночного тормоза к основанию кузова.

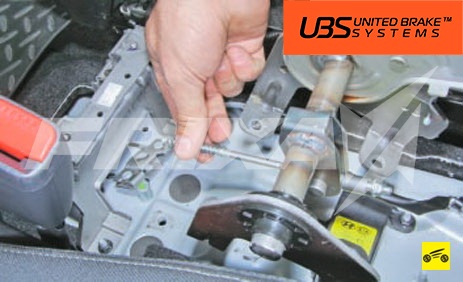

7. Придерживая уравнитель, извлеките из его отверстия тягу рычага привода стояночного тормоза…

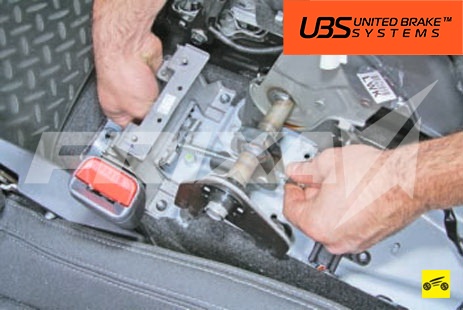

8. …и снимите рычаг, одновременно снимая с тяги пружину, чтобы не потерять ее.




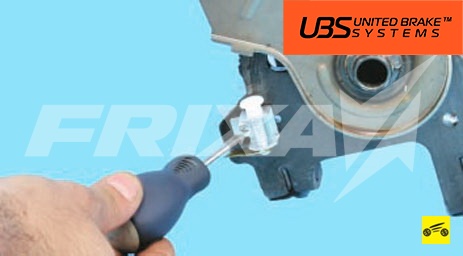

9. Если рычаг привода стояночного тормоза сняли для замены, а на новом рычаге нет выключателя сигнальной лампы включения стояночного тормоза, выверните винт крепления выключателя к основанию рычага…




10. ...снимите выключатель и установите на новый рычаг.

11. Смажьте консистентной смазкой зубчатый сектор рычага перед его установкой на автомобиль.

12. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
