Руководства по ремонту Hyundai i20: замена тормозного диска тормозного механизма переднего колеса

При наличии на рабочей поверхности диска задиров, глубоких борозд и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой – 20 мм. Если толщина одного из дисков меньше указанного значения, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Вам потребуется отвертка с крестообразным лезвием.

1. Снимите колесо (см. «Замена колеса»).

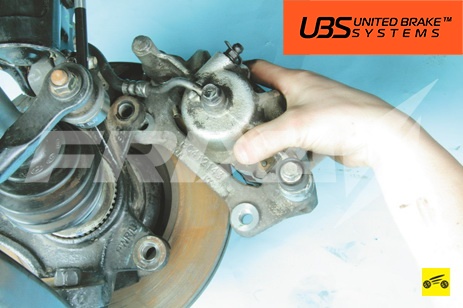

2. Снимите суппорт тормозного механизма, не отсоединяя шланг от тормозного цилиндра (см. «Замена суппорта тормозного механизма переднего колеса»).

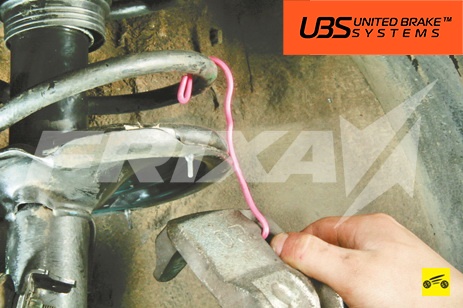

3. Подвесьте тормозной механизм на проволоке к деталям передней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не был сильно натянут.

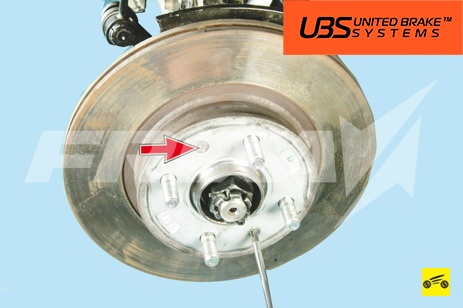

4. Выверните два винта крепления тормозного диска к ступице колеса…

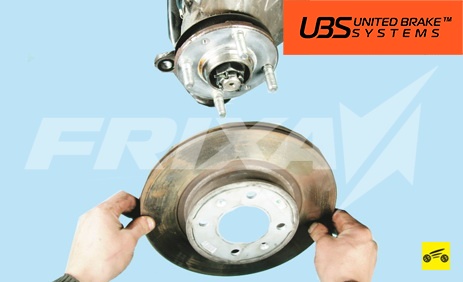

5. …и снимите тормозной диск.

6. Установите тормозной диск и все ранее снятые детали в обратном порядке.




ПРИМЕЧАНИЕ

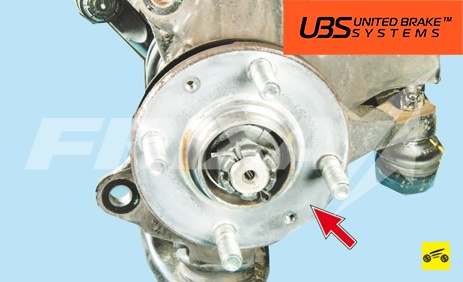

Перед установкой диска тщательно очистите привалочные поверхности ступицы…

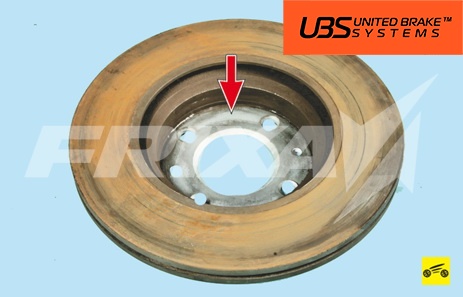

…и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
