Руководства по ремонту Hyundai i20: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки барабанного типа HANKOOK FRIXA для Hyundai i20 имеют маркировку FLH12.




Задние колодки дискового типа HANKOOK FRIXA для Hyundai i20 имеют маркировку FPK01NR.




Задние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Hyundai i20 имеют маркировку S1H25R.






Рис. 10.6. Детали тормозного механизма заднего колеса:
1 – передняя тормозная колодка;
2 – опорная стойка;
3 – верхняя стяжная пружина;
4 – распорная планка;
5 – задняя тормозная колодка;
6 – разжимной рычаг привода стояночного тормоза;
7 – пружинная пластина;
8 – нижняя стяжная пружина;
9 – рычаг регулятора зазора;
 10 – пружина рычага регулятора зазора

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,0 мм. Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок меньше допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки с глубокими бороздами и сколами.

Детали тормозного механизма заднего колеса показаны на рис. 10.6.

Вам потребуются: пассатижи, отвертка с плоским лезвием.

1. Включите I передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте часть жидкости из бачка. Иначе при замене колодок она может выплеснуться.

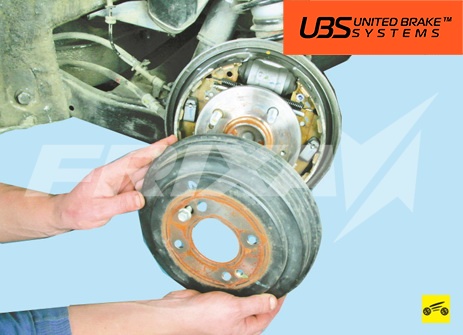

5. Снимите тормозной барабан (см. «Снятиеи установка тормозного барабана»).






6. Отцепите отверткой от передней колодки отогнутый конец верхней стяжной пружины…






7. …отцепите ее конец от передней колодки и снимите пружину.



ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

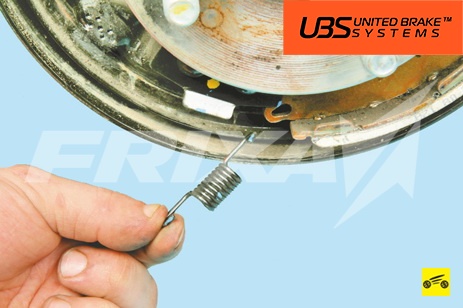

8. Снимите пружину рычага регулятора зазора.






9. Извлеките рычаг регулятора зазора.






10. Придерживая опорную стойку, нажмите на пружинную пластину, поверните ее на четверть оборота…






11. …и снимите пружинную пластину.






12. Отведите переднюю тормозную колодку в сторону…






13. …отсоедините ее от нижней стяжной пружины…






14. …и снимите переднюю тормозную колодку.






15. Снимите распорную планку в сборе с регулятором зазора.






16. Снимите опорную стойку.






17. Снимите нижнюю стяжную пружину.






18. Придерживая опорную стойку, нажмите на пружинную пластину, поверните ее на четверть оборота…






19. …и снимите пружинную пластину.






20. Отсоедините наконечник стояночного троса от разжимного рычага…






21. …и снимите заднюю тормозную колодку.

22. Нанесите тугоплавкую смазку для тормозных механизмов на места трения передней и задней тормозных колодок о тормозной щит.

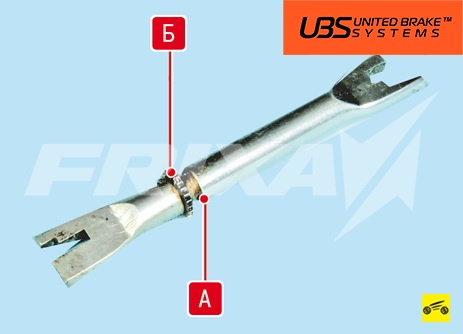

23. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте ее.



ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.


24. Сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.


ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.



25. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).

26. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

27. Установите на место колесо. Проверьте легкость его вращения.

28. Аналогично замените тормозные колодки тормозного механизма другого колеса.

29. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
