Руководства по ремонту Chevrolet Lanos: снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

ПРИМЕЧАНИЕ

Тормозной барабан выполнен за одно целое с задней ступицей.

ПОЛЕЗНЫЙ СОВЕТ

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

  1. Включите I передачу и установите упорные бруски под передние колеса.
  2. Снимите декоративный колпак заднего колеса.
  3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо.
Колпачок из ступицы
  1. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы...

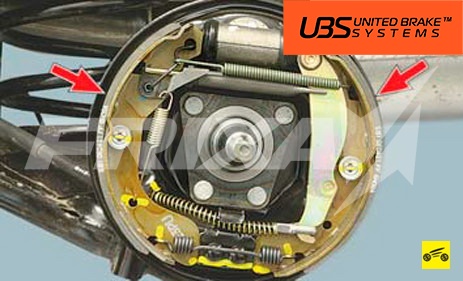

Детали заднего тормозного механизма

Детали заднего тормозного механизма: 1 опорная стойка; 2 щит тормоза; 3 рабочий цилиндр; 4 распорная планка с регулятором зазоров; 5 задняя тормозная колодка; 6 верхняя стяжная пружина; 7 пружина опорной стойки; 8 чашка опорной стойки; 9 тормозной барабан; 10 нижняя стяжная пружина; 11 серьга регулятора зазоров; 12 пружина регулятора зазоров; 13 рычаг регулятора зазоров; 14 передняя тормозная колодка; 15 болт крепления рабочего цилиндра.

Снятие колпочка
  1. ...и снимите его.
Лапка шплинта
  1. Отверткой разогните отогнутую лапку шплинта, выпрямите ее...
Отверстие цапфы
  1. ...и извлеките шплинт из отверстия цапфы.
Гайка задней ступицы
  1. Ослабьте затяжку гайки задней ступицы.
Отворачиваем гайку
  1. ...и отверните гайку.
Упорная шайба
  1. Снимите с цапфы упорную шайбу.
Внутреннее кольцо подшипника
  1. ...внутреннее кольцо наружного подшипника...
Тормозной барабан
  1. ...и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

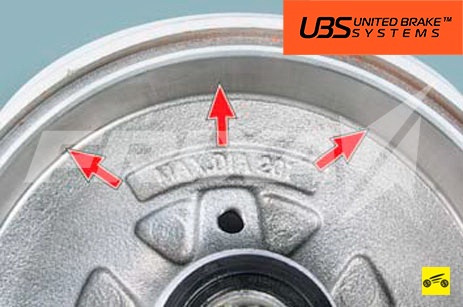

Диаметр рабочей поверхности
  1. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый барабан подлежит замене.
Поверхность барабана
  1. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

ПРЕДУПРЕЖДЕНИЕ

Тормозные барабаны заменяйте парами (левый и правый одновременно).

ПОЛЕЗНЫЙ СОВЕТ

Поверхность накладок тормозных колодок

Осмотрите поверхность накладок тормозных колодок.

Следы смазочного материала

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы»).

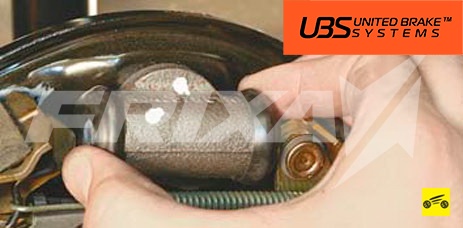

Уплотнения рабочего цилиндра

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса»).

  1. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы»).
  2. Аналогично снимите и проверьте правый тормозной барабан.
  3. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
  4. Приведите в исходное состояние регулятор зазоров (см. «Замена тормозных колодок на тормозных колодок тормозного механизма заднего колеса»).
  5. Сведите тормозные колодки двумя монтажными лопатками.
  6. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).
  7. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 1015 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.
  8. Запрессуйте в ступицу защитный колпачок.
  9. Установите колесо и декоративный колпак.
  10. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.
