Руководства по ремонту Chevrolet Lanos: снятие и установка педали тормоза

Педаль тормоза снимают для замены пластмассовых втулок ее оси и втулки пальца вилки толкателя вакуумного усилителя тормозов при появлении скрипа заедания или увеличенном люфте, а также для замены возвратной пружины при ее повреждении.

Примечание

Вам потребуются: ключи «на 14», «на 15», пассатижи, отвертка.

Выключатель стоп-сигнала
  1. В салоне под панелью приборов отсоедините от кронштейна педали тормоза выключатель стоп-сигнала (см. «Замена датчиков и выключателей»).
Толкатель вакуумного усилителя тормозов

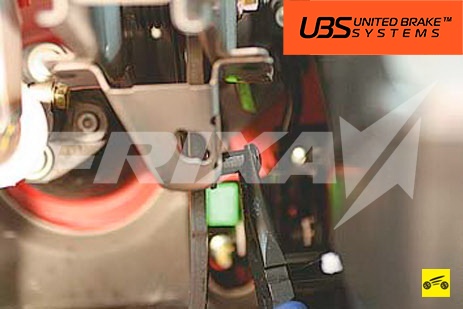

  1. Отсоедините от педали тормоза толкатель вакуумного усилителя тормозов. Для этого пассатижами снимите стопорную шайбу пальца вилки толкателя...
Палец
  1. ...и извлеките палец из отверстий вилки и педали.
  2. Извлеките ось педали тормоза также, как это делали при снятии педали сцепления (см. «Снятие и установка педали сцепления») и снимите педаль.
  3. При необходимости снимите возвратную пружину выведя ее отогнутые концы из отверстий кронштейна.
Втулка пальца
  1. Снимите с педали втулку 1 пальца и две втулки 2 оси.
  2. Устанавливайте педаль тормоза и все снятые детали в порядке, обратном снятию.
