Руководства по ремонту Нива: регулировка стояночного тормоза

Вам потребуются: два ключа «на 13», клещи типа «кобра» или пассатижи.


ПРИМЕЧАНИЕ

Регулируют привод стояночного тормоза снизу автомобиля, установленного на подъ6 емнике или смотровой канаве.



Рис. Детали стояночного тормоза: 1 – чехол; 2 – передний трос; 3 – рычаг; 4 – кнопка; 5 – пружина тяги; 6 – тяга защелки; 7 – уравнитель; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос.

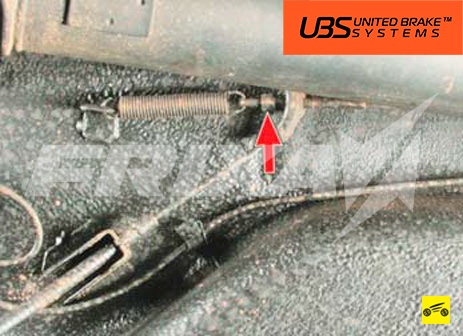

1. Смажьте резьбу наконечника троса смазкой типа «Жидкий ключ».




2. Удерживая ключом А регулировочную гайку, ключом Б ослабьте контргайку.





3. Удерживая клещами трос, завертывая или отвертывая регулировочную гайку, добейтесь хода рычага на 2–4 (4 или 5) щелчков.

4. Затяните контргайку.

5. Выполните несколько полных ходов рычага, затем опустите рычаг до упора.

6. Проверните задние колеса рукой. Они
должны вращаться равномерно, без рывков.
В противном случае отремонтируйте привод
стояночного тормоза или тормозные механизмы задних колес.
