Руководства по ремонту Нива: замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.


Вам потребуются: пассатижи или отвертка, две монтажные лопатки.


1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

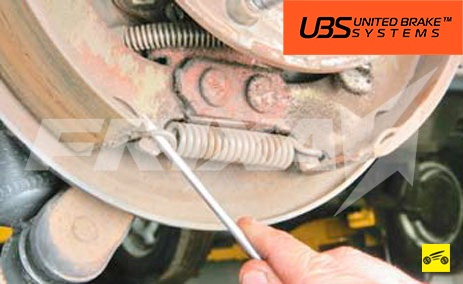

6. Поддев отверткой, снимите нижнюю стяжную пружину.




7. Поверните верхнюю чашку прижимной пружины на 90°…




8. …и снимите ее вместе с пружиной и нижней чашкой. Выньте из щита тормоза стержень опорной стойки.

9. Аналогично снимите вторую прижимную пружину.




10. Отсоедините наконечник троса стояночного тормоза от разжимного рычага.

11. Снимите колодки в сборе с распорной планкой и верхней пружиной.




12. Разведите колодки и снимите распорную планку.

13. Снимите верхнюю стяжную пружину.




14. Для замены задней колодки расшплинтуйте палец рычага привода стояночного тормоза.




15. Снимите шайбу, рычаг...

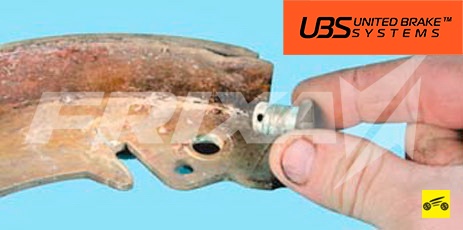

16. ...и палец.

17. Установите снятые детали привода стояночного тормоза на новую тормозную колодку в последовательности, обратной снятию.

18. Установите колодки в порядке, обратном снятию.


ПРИМЕЧАНИЕ

Установите колодки, сведите их, надавив на них двумя монтажными лопатками.


19. Установите тормозной барабан.

20. Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

21. Установите на место колесо. Проверьте легкость его вращения.

22. Аналогично замените тормозные колодки тормозного механизма другого колеса.

23. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Проверка стояночного тормоза»,  «Регулировка стояночного тормоза»).
