Руководства по ремонту Киа Пиканто: снятие и установка тормозной скобы в сборе с направляющей колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Работа показана на примере тормозного механизма заднего левого колеса. Скобу с направляющей колодок тормозного механизма заднего правого колеса снимают и устанавливают аналогично.

Вам потребуются: ключи «на 18», отвертка с плоским лезвием и ключ для гаек колес

  1. Включите I передачу (переведите селектор автоматической коробки передач в поло- щей колодок в порядке, обратном снятию. жение «Р») и установите противооткатные упоры («башмаки») под передние колеса.
  2. Ослабьте затяжку гаек крепления соответствующего колеса.

ПРЕДУПРЕЖДЕНИЕ

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

  1. Поднимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.
  2. Выверните болт-штуцер крепления нижнего наконечника тормозного шланга к рабочему цилиндру.
Схема
  1. Снимите с разжимного рычага А задний наконечник заднего троса, извлеките запорную скобу В с кронштейна и извлеки барабан со ступицы колеса. те наконечник оболочки заднего троса Б из кронштейна на рабочем цилиндре.
Болт крепления направляющей колодок
  1. Выверните нижний болт крепления направляющей колодок.
  2. Аналогично выверните верхний болт крепления направляющей колодок.
Скоба в сборе с направляющей колодок
  1. Снимите скобу в сборе с направляющей колодок.
  2. Установите скобу в сборе с направляющей колодок в порядке, обратном снятию. жение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

ПРИМЕЧАНИЕ

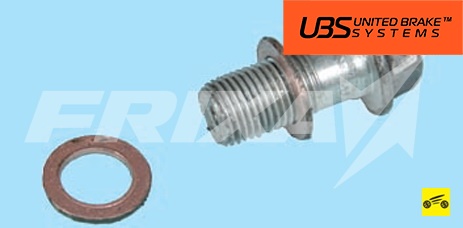

Нижний наконечник шланга с двух сторон уплотнен медными шайбами. При каждой разборке соединения заменяйте шайбы новыми.

  1. После установки скобы восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Прокачка гидропривода тормозной системы»).
