Руководства по ремонту Снятие - установка рычага привода стояночного тормоза Рено Логан

Рычаг привода стояночного тормоза, установленный в салоне на основании кузова, имеет неразборную конструкцию, при повреждении зубчатого сектора либо собачки его следует заменить в сборе.

Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля пола кузова (см."Снятие-установка облицовки тоннеля пола"), а также торцовая головка «на 13», нож.

  1. Отсоедините провод от клеммы «минус» аккумулятора.
  2. Снимите облицовку тоннеля пола (см. "Снятие-установка облицовки тоннеля пола").
  3. Разрежьте коврик пола в задней части рычага и отведите части коврика в стороны (см. выше "Замена тросов привода стояночного тормоза").16.1.jpg
  4. Сдвиньте оба передних сиденья вперед до упора и отсоедините провод от выключателя сигнальной лампы включения стояночного тормоза.
  5. Ослабьте натяжение тросов привода и отсоедините наконечники задних тросов от уравнителя (см. выше "Замена тросов привода стояночного тормоза").16.2.jpg
  6. Отверните две гайки крепления рычага привода стояночного тормоза к основанию кузова и снимите рычаг вместе с передним тросом привода.16.3.jpg

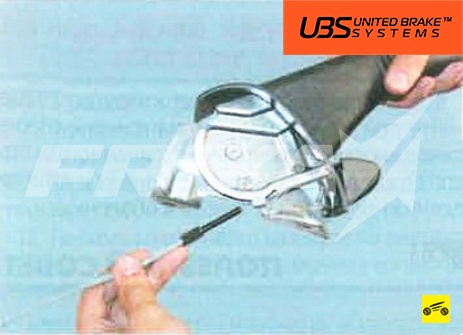

  7. Отверните регулировочную гайку с наконечника переднего троса и отсоедините трос от рычага.

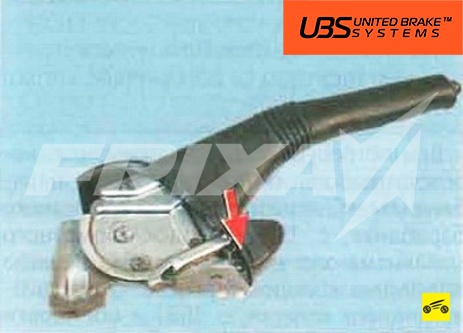

  8. Снимите выключатель сигнальной лампы включения стояночного тормоза, вывернув винт его крепления.
  9. Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага и резьбу наконечника переднего троса.
  10. Устанавливайте рычаг привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
  11. Отрегулируйте привод стояночного тормоза (см. выше "Регулировка привода стояночного тормоза").
