Руководства по ремонту Рено Логан: замена регулятора тормозных сил в гидроприводе задних тормозов

Регулятор тормозных сил в гидроприводе задних тормозов представляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, регулятор представляет собой устройство, непосредственно влияющее на безопасность движения, низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте регулятор в сборе.

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13», отвертка с плоским лезвием.

Гайки крепления
  1. Отверните гайки крепления к регулятору четырёх трубопроводов и отведите трубопроводы в сторону.
Отверстия в корпусе регулятора и трубопроводы

Заглушите отверстия в корпусе регулятора и трубопроводы любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

Фиксатор нагрузочного стержня регулятора
  1. Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора...
Нагрузочный стержень
  1. ...и снимите нагрузочный стержень, выводя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.
Два болта крепления регулятора к кузов
  1. Выверните два болта крепления регулятора к кузову...
Регулятор
  1. ...и снимите регулятор.
  2. Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в порядке, обратном снятию.
  3. Залейте тормозную жидкость и удалите воздух из системы (см. "Прокачка гидропривода тормозной системы")
  4. Проверьте предварительно эффективность работы регулятора резким торможением на площадке с сухим однородным покрытием (см. "Проверка эффективности работы тормозной системы"). Задние колеса должны блокироваться со значительным запаздыванием относительно передних. Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требуется регулировка регулятора давления.

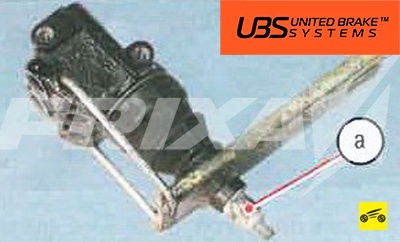

Усилие в гидроприводе задних тормозов изменяют регулировочной гайкой "а" на рычаге регулятора. Однако необходим контроль давления в контурах гидропривода специальными приспособлениями, что возможно только в условиях автосервиса. Помимо этого регулятор тормозных сил в гидроприводе задних тормозов относится к устройствам, непосредственно влияющим на безопасность движения. Его регулировка на глаз может привести к тяжелым последствиям. Поэтому в случае неправильной работы регулятора обязательно обратитесь в сервис.
