Руководства по ремонту Рено Логан: замена главного тормозного цилиндра

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13».

  1. Отсоедините провод от клеммы «минус» аккумулятора.
  2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, резиновой грушей.

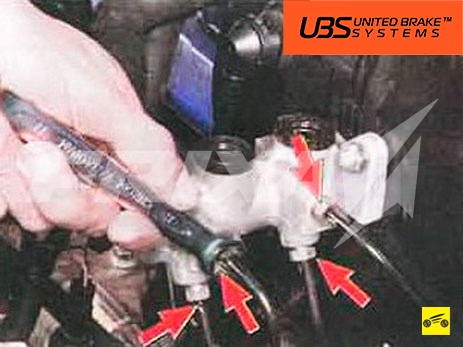

  3. Отверните гайки крепления к цилиндру четырех трубопроводов и отведите трубопроводы в сторону.

Для наглядности бачок главного тормозного цилиндра снят. Однако главный тормозной цилиндр можно снять вместе с бачком.

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

Гайки крепления главного тормозного цилиндра
  1. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю...
Тормозной цилиндр
  1. ...и снимите главный тормозной цилиндр.
Фланец главного тормозного цилиндра

Обратите внимание на то, что фланец главного тормозного цилиндра уплотнен резиновым кольцом. Сильно обжатое, затвердевшее или надорванное кольцо замените.

  1. Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. "Прокачка гидропривода тормозной системы").
