Руководства по ремонту Киа Рио: замена тормозных колодок тормозного механизма переднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Kia Rio имеют маркировку FPK01N.




Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Rio имеют маркировку S1K01N.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки требуют замены при из­носе накладок (минимально допустимая тол­щина фрикционных накладок 2 мм), непроч­ном соединении накладок с основанием, за­масливании рабочих поверхностей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплек­том - 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверь­те уровень тормозной жидкости в бачке глав­ного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок но­выми уровень поднимется.



Вам потребуются: ключи «на 14», «на 17», ключ для гаек колес, большая отвертка.


1. Ослабьте затяжку гаек крепления левого переднего колеса, подложите под задние ко­леса противооткатные упоры («башмаки»).

С помощью домкрата приподнимите перед­нюю часть автомобиля, установите на надеж­ные опоры, снимите левое переднее колесо.

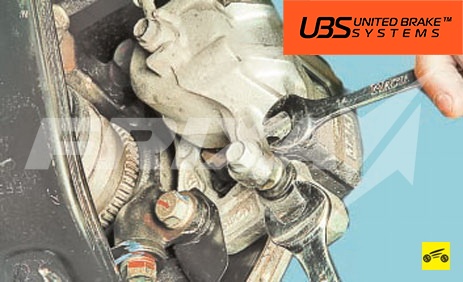

2. Ослабьте затяжку болта крепления нижне­го направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом.

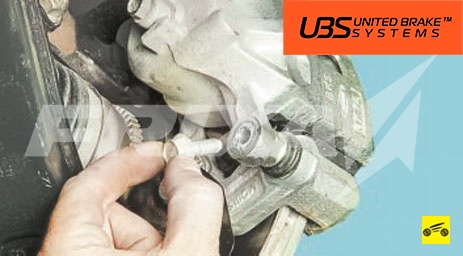

3. ...и выверните болт.

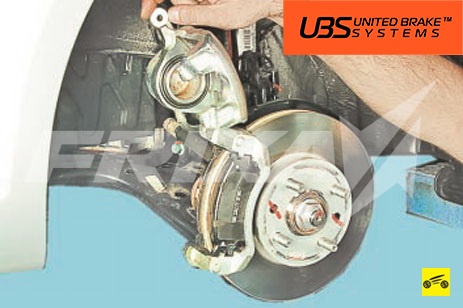

4. Поднимите суппорт вверх...

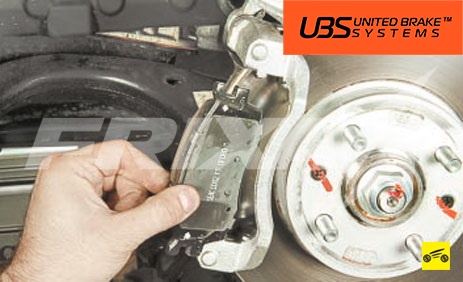

5. ...и снимите наружную...

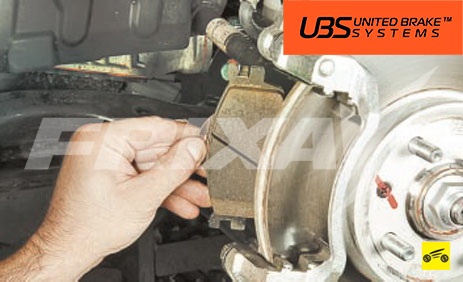

6. ...и внутреннюю тормозные колодки.


    ПРИМЕЧАНИЕ

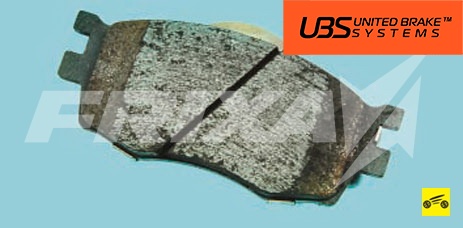

    Так выглядит тормозная колодка переднего тормозного механизма. Тормозные колодки передних тормозных механизмов одинаковы по форме и обозначены одинаковыми ката­ложными номерами.

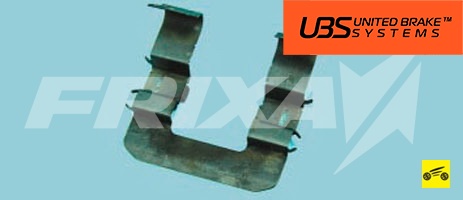

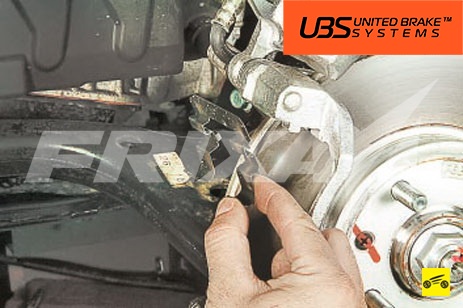

    7. Снимите прижимные пружины колодок и осмотрите их.


      ПРИМЕЧАНИЕ





      Деформированные или сильно корродиро­ванные пружины замените.

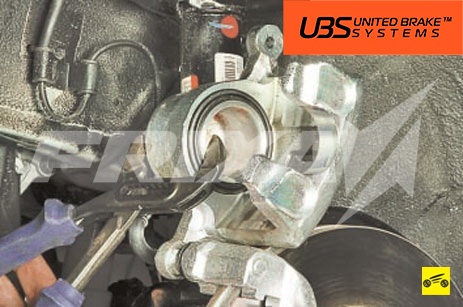

      8. С помощью раздвижных пассатижей утопите поршень до упора в дно рабочего цилиндра.


        ПОЛЕЗНЫЕ СОВЕТЫ


        При каждой замене тормозных колодок в обязательном порядке проверяйте состоя­ние защитных резиновых чехлов направляю­щего пальца и перемещение суппорта отно­сительно направляющей тормозных колодок. Если перемещение затруднено, смажьте кон­систентной смазкой направляющие пальцы суппорта.

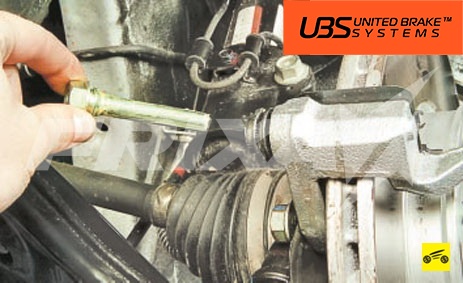

        Для этого извлеките направляющий палец, смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.

        Установите направляющие пальцы в поряд­ке, обратном снятию.

        Замените защитные чехлы направляющих пальцев, если они затвердели, деформиро­ваны или надорваны.


        9. Установите тормозные колодки в порядке, обратном снятию.

        10. Аналогично замените тормозные ко­лодки тормозного механизма правого перед­него колеса.

        11. Проверьте и при необходимости вос­становите уровень тормозной жидкости в бач­ке главного тормозного цилиндра.


        ПОЛЕЗНЫЕ СОВЕТЫ

        Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы бу­дете неприятно поражены низкой эффектив­ностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнаши­ваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, что­бы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эф­фективность тормозов. Старайтесь не тормозить резко хотя бы пер­вые 100 км. При сильном нагреве неприработанных колодок верхний слой.
