Руководства по ремонту Киа Рио: замена тросов привода стояночного тормоза

Трос привода стояночного тормоза заме­няйте при его чрезмерном вытягивании (не­возможности регулировки стояночного тор­моза) и механических повреждениях жил тро­са или его оболочки


Вам потребуются: ключ «на 12», ключ для гаек крепления колес, пассатижи.


ПРИМЕЧАНИЕ

Каждый тормозной механизм задних колес приводится отдельным тросом. Показан процесс снятия и установки левого троса. Правый трос снимают и устанавливают аналогично.



1. Установите автомобиль на эстакаду или смотровую канаву и установите противооткат­ные упоры под передние колеса. Ослабьте затяжку колесных гаек на стоящем на земле автомобиле. С помощью домкрата приподни мите заднюю часть автомобиля и установите на надежные опоры.

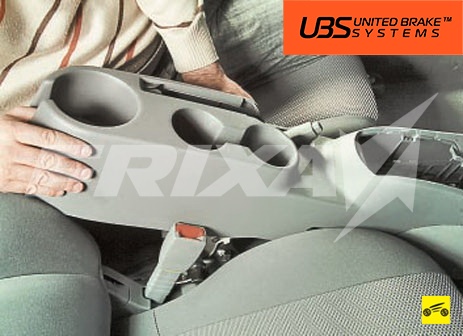

2. В салоне автомобиля снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тонеля»).

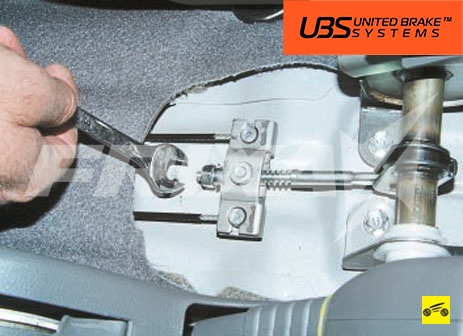

3.  Отверните регулировочную гайку до конца резьбовой части тяги стояночного тормоза.

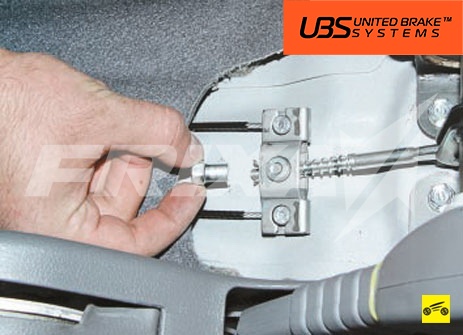

4.  ...и снимите гайку.

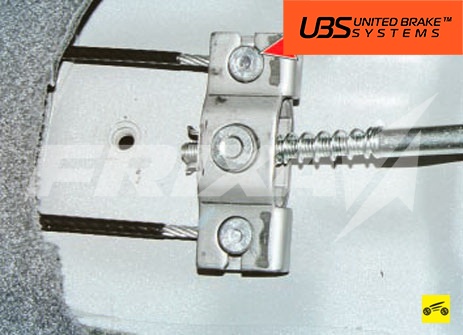

5.  Отсоедините передний наконечник зад­него троса привода стояночного тормоза от уравнителя на тяге рычага привода, повернув трос настолько, чтобы он совпал с прорезью в уравнителе.

6.  Снимите заднее колесо со стороны за­меняемого троса.

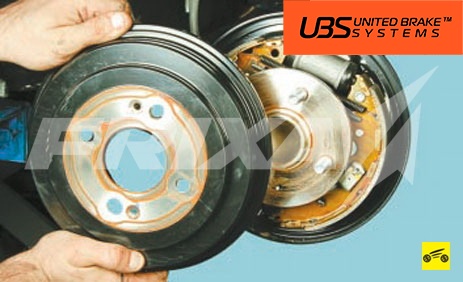

7. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).




8. Снимите заднюю тормозную  колодку заднего тормозного механизма и отсоедини­те от разжимного рычага задний наконечник троса (см. «Замена тормозных колодок тормозного механизма заднего колеса»).

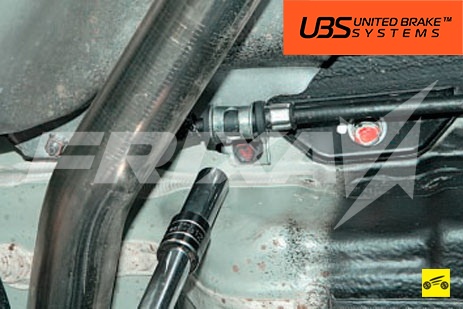

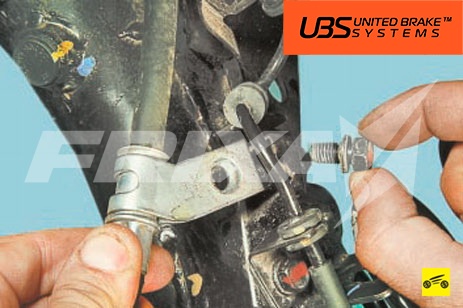

9. Выверните болт крепления поддерживаю­щего кронштейна троса к основанию кузова.

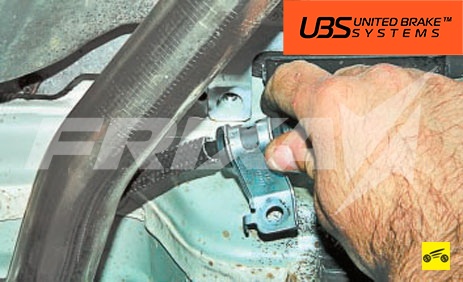

10. ...и снимите кронштейн.

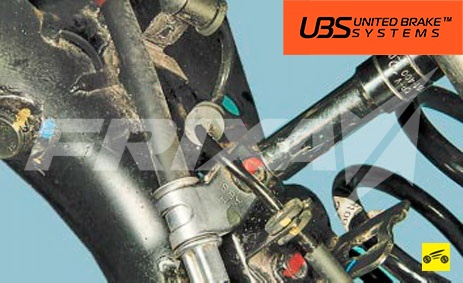

11. Отверните гайку крепления кронштейна заднего троса к балке задней подвески.




12. ...и снимите кронштейн.

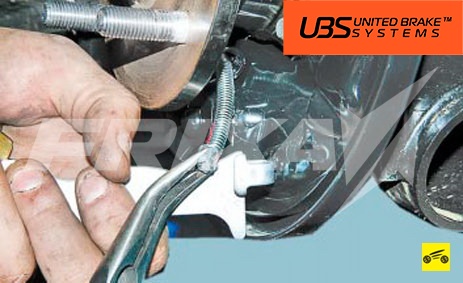

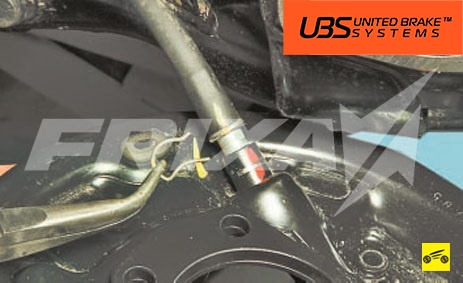

13. Снимите пружинный фиксатор...

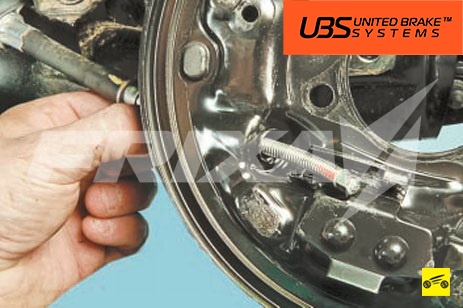

14. ...и извлеките трос из щита.

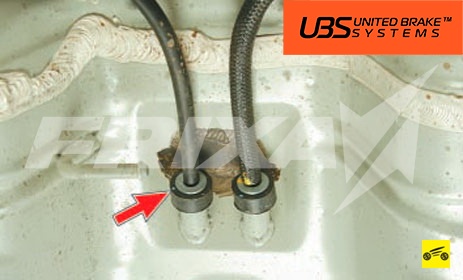

15. Извлеките передний конец троса под автомобиль, вынимая уплотнитель оболочки троса из отверстия в основании кузова, и снимите трос привода стояночного тормоза.

16. Аналогично снимите трос привода стоя­ночного тормоза с правой стороны.

17. Установите трос привода стояночного тормоза в порядке, обратном снятию.

18. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
