Руководства по ремонту Киа Соренто: замена тросов привода стояночного тормоза

Вам потребуются: ключ «на 10», пассатижи, отвертка с плоским лезвием.


Для замены троса правого заднего колеса выполните следующее.




1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).




2. Ослабьте регулировочную гайку наконечника троса (см. «Регулировка привода стояночного тормоза»).

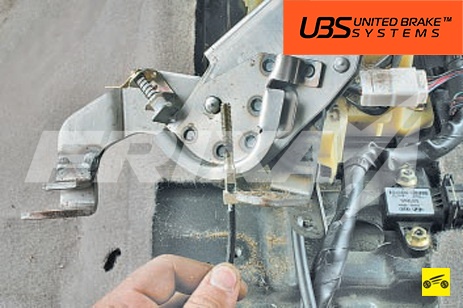

3. Снимите рычаг привода стояночного тормоза и отсоедините наконечник троса от рычага (см. «Замена рычага привода стояночного тормоза»).

4. Установите автомобиль на подъемник или смотровую канаву. Если работа на смотровой канаве, вывесите заднюю часть автомобиля и установите ее на надежные опоры снимите задние колеса.




5. Выверните два болта переднего крепления держателей троса к кузову.




6. Выверните болт заднего крепления троса к балке.

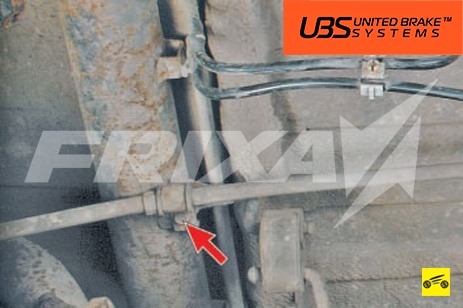

7. Выверните болт заднего крепления троса к заднему мосту.




8. Извлеките уплотнитель троса из отверстия в кузове и вытяните трос.

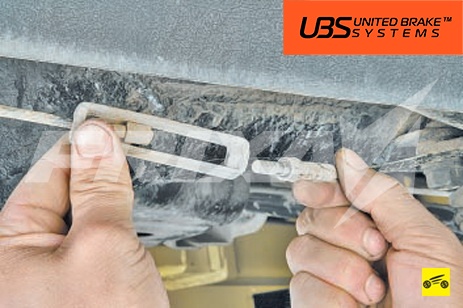

9. Вращая соединитель тросов, отсоедините от него трос правого заднего колеса.




10. Удерживая болт от проворачивания, отверните гайку стяжного болта держателя троса.




11. Подденьте отверткой и снимите держатель троса с пальцев троса.

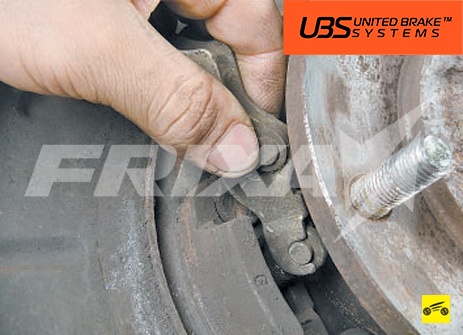

12. Выведите из зацепления с разжимным рычагом трос привода стояночного тормоза правого колеса (см. «Замена колодок стояночного тормоза»).




13. Подденьте отверткой и снимите скобу крепления оболочки троса к тормозному щиту.




14. Извлеките оболочку троса из отверстия тормозного щита.

15. Снимите трос привода стояночного тормоза правого заднего колеса.


Для замены троса левого заднего колеса выполните следующее.




1. Снимите тормозной диск левого заднего колеса (см. «Замена тормозного диска тормозного механизма заднего колеса»).




2. Выведите из зацепления с разжимным рычагом трос привода стояночного тормоза (см. «Замена колодок стояночного тормоза»).




3. Подденьте отверткой и снимите скобу крепления оболочки троса к тормозному щиту.




4. Извлеките оболочку троса из отверстия тормозного щита.




5. Выверните болт крепления троса к заднему мосту.




6. Вращая соединитель тросов, отсоедините от него трос правого заднего колеса.

7. Установите новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

8. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
