Руководства по ремонту Киа Спектра: замена тросов привода стояночного тормоза

Тросы привода стояночного тормоза заме­няйте при их чрезмерном вытягивании (не­возможности регулировки стояночного тор­моза), механических повреждениях и потере подвижности в оболочке.

Замена тросов привода стояночного тормо­за показана на примере левого троса, правый трос заменяется практически аналогично.


Вам потребуются: торцовый ключ «на 12», пассатижи.



1. Отсоедините провод от клеммы «-» акку­муляторной батареи.

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

3. Снимите   задние  тормозные   колодки с соответствующей стороны (см. «Замена тормозных колодок тормозного механизма заднего колеса»).




4. Снимите фиксатор крепления оболочки троса к тормозному щиту.

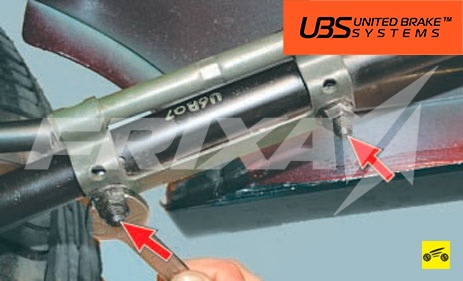

    5. Отверните две гайки шпилек крепления кронштейна оболочки троса к рычагу задней подвески...




      6. ...один болт крепления кронштейна обо­лочки к кузову (для наглядности топливный бак снят).




      7. ...и извлеките трос из тормозного щита.




      8. Снимите оттяжную пружину тросов стоя­ночного тормоза.

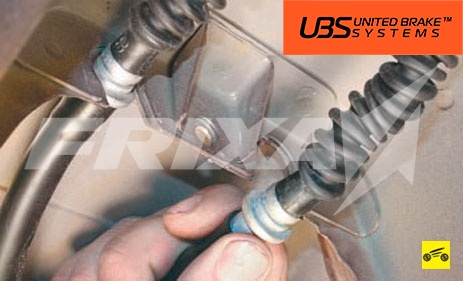

      9. ...снимите фиксирующую скобу крепя­щую оболочку троса в кронштейне на кузове.




      10. ...и выведите трос из кронштейна на кузове.

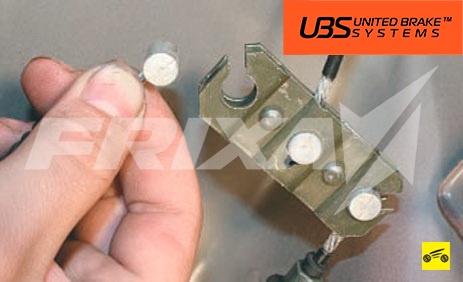

        11. Выведите наконечник троса из прорези в уравнителе и снимите трос с автомобиля.

        12. Аналогично снимите правый трос привода стояночного тормоза.

        13. Установите на автомобиль новый трос в порядке, обратном.
