Руководства по ремонту Киа Спектра: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Kia Spectra имеют маркировку FPK04N.




 Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Spectra имеют маркировку S1K04N.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок - 2,0 мм), не­прочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверь­те уровень тормозной жидкости в бачке глав­ного тормозного цилиндра. Если уровень близок к верхней метке, необходимо отка­чать часть жидкости: после замены изношен­ных колодок новыми уровень поднимется.

Вам потребуются: ключ «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.



1. Снимите левое переднее колесо.

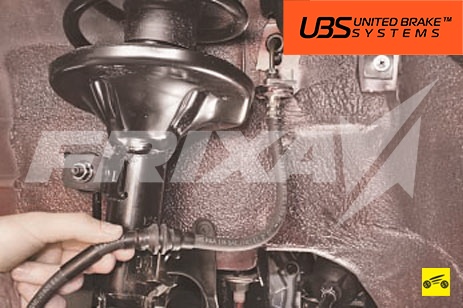

2. Выньте из кронштейна резиновый уплот­нитель вместе со шлангом и отведите шланг в сторону.

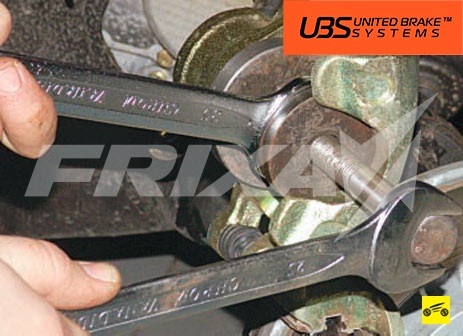

    3. Выверните нижний направляющий палец суппорта.




    4. ...и поднимите суппорт вверх.

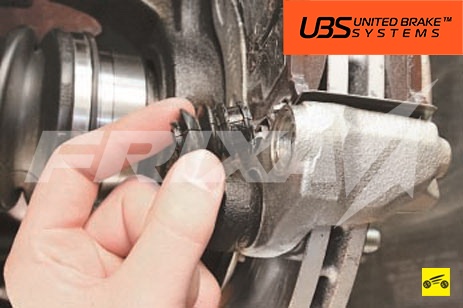

      5. Снимите защитный чехол направляюще­го пальца, очистите от грязи и проверьте его состояние. Надорванный или потерявший эластичность чехол замените.




        6. Снимите тормозные колодки с направля­ющих.


           ПРИМЕЧАНИЕ





          Так выглядят тормозные колодки переднего тормозного механизма: 1 - внутренняя тор­мозная колодка; 2 - наружная тормозная ко­лодка; 3 - индикатор износа.




          7. ...и снимите с направляющих колодок две удерживающие пластины.




            8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.




              9. ...или универсального съемника.

              10. Смажьте направляющий палец туго­плавкой смазкой.




              11. Установите удерживающие пластины тормозные колодки в направляющие и ос­тальные детали в обратном порядке, нанеся при этом специальную тугоплавкую смазку на ось и анаэробный фиксатор резьбы на резь­бовую часть направляющего пальца

              12. Аналогично замените тормозные ко­лодки тормозного механизма правого колеса

              13. Проверьте и при необходимости вос­становите   уровень   тормозной   жидкости в бачке главного тормозного цилиндра.


              ПОЛЕЗНЫЙ СОВЕТ

              Заменив изношенные тормозные колодки но­выми, не спешите сразу выезжать на оживлен­ные магистрали. Не исключено, что при пер­вом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то что колодки уста­новлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без авто­мобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффек­тивность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном на­греве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
