Руководства по ремонту Киа Спектра: замена рабочего цилиндра тормозных механизмов задних колес

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените ра­бочий цилиндр.


Вам потребуются: торцовая головка «на 10», вороток, удлинитель, специаль­ный ключ «на 11» для гаек трубопрово­дов, ключ для гаек колес.



1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Снимите соответствующее колесо.

3. Очистите от грязи место крепления тор­мозной трубки и болты крепления рабочего ци­линдра с обратной стороны тормозного щита.

4. Снимите тормозной барабан на тормозного барабана.

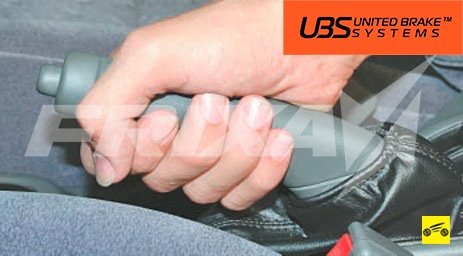

5. Поднимите рычаг стояночного тормоза -верхние концы колодок отойдут от упоров поршней.

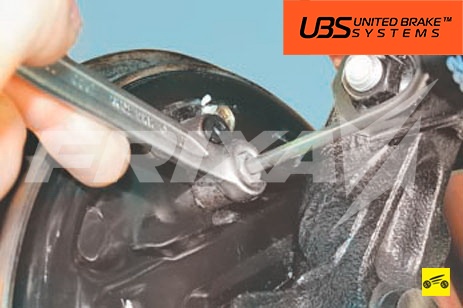

    6. Выверните из тормозного цилиндра кла­пан выпуска воздуха, предварительно сняв с него резиновый колпачок.

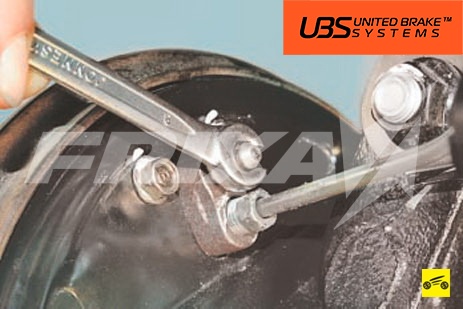

    7. Отверните гайку крепления тормозной трубки к рабочему цилиндру.




    8. ...и заглушите отверстие трубки, напри­мер, колпачком клапана выпуска воздуха.


    ПОЛЕЗНЫЙ СОВЕТ

    После длительной эксплуатации гайка тор­мозной трубки «срастается» с трубкой в еди­ное целое, при попытке отвернуть гайку трубка скручивается и ломается. В этом слу­чае лишь немного строньте гайку трубки, за­тем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая ци­линдр с ее гайки. После отсоединения ци­линдра от трубки подвижность освободив­шейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая клю­чом попеременно в обе стороны.

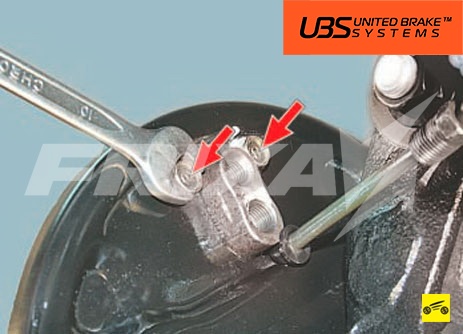

    9. Выверните два болта крепления рабоче­го цилиндра, придерживая цилиндр с другой стороны...

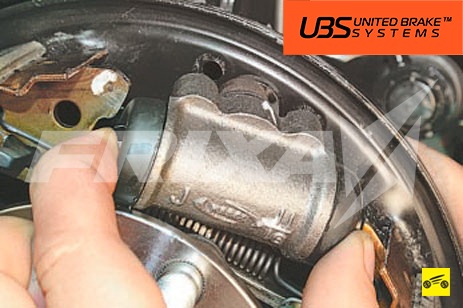

    10. ...и снимите рабочий цилиндр.

    11. Установите рабочий цилиндр в порядке обратном снятию.

    12. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной сис­темы»).

    13. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
