Руководства по ремонту Ваз 2110: замена рабочего цилиндра переднего тормозного механизма

Вам потребуются: ключи «на 13», «на 15», «на 17», накидная головка TORX E14.


1. Снимите колесо.




2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.




3. Ослабьте затяжку наконечника тормозного шланга в цилиндре тормозного механизма.




4. Отогните отверткой усики стопорных шайб и выверните два болта крепления суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

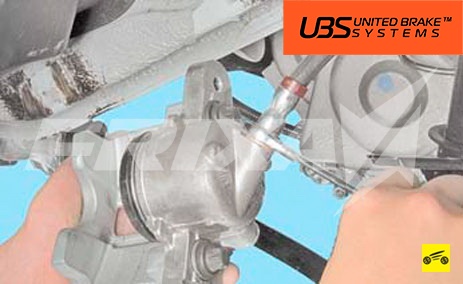

5. Выверните наконечник шланга из рабочего цилиндра. Для предотвращения вытекания тормозной жидкости заглушите наконечник шланга любым доступным способом.


ПРИМЕЧАНИЕ

Обратите внимание на то, что на наконечнике установлено медное уплотнительное кольцо. Сильно обжатое кольцо замените.




6. Зажмите суппорт в тиски и выверните два болта с внутренним шестигранником крепления цилиндра к суппорту. Снимите цилиндр с суппорта.

7. Установите рабочий цилиндр в порядке, обратном снятию.

8. Удалите воздух из гидросистемы привода
тормозов (см. «Прокачка гидропривода тормозной системы»).
