Руководства по ремонту Заз Шанс: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для ZAZ Chance имеют маркировку FLD04.




ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Минимально допустимая толщина фрикционных накладок тормозных колодок 0,5 мм.


Вам потребуются: ключ для болтов ко­лес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.



1. Включите I передачу и установите упоры под передние колеса.

2.  Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, отка­чайте из бачка часть жидкости. Иначе при за­мене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).





6. Отцепите пассатижами от передней ко­лодки отогнутый конец верхней стяжной пружины...





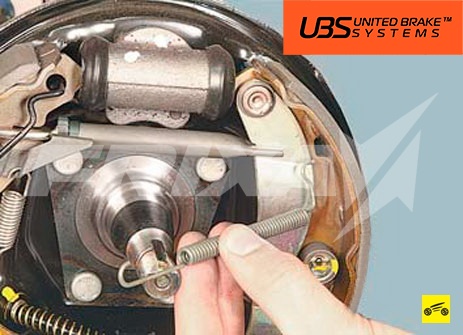

7. ...и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.



ПРЕДУПРЕЖДЕНИЕ


При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.




8. Придерживая опорную стойку нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота.




    9. Снимите чашку и пружину.




    10. ...а также опорную стойку.




      11. Немного отведите заднюю колодку на­зад и снимите распорную планку в сборе с регулятором зазора.




      12. Переместите заднюю колодку вниз и вперед, чтобы ослабить натяжение нижней стяжной пружины и снимите пружину.




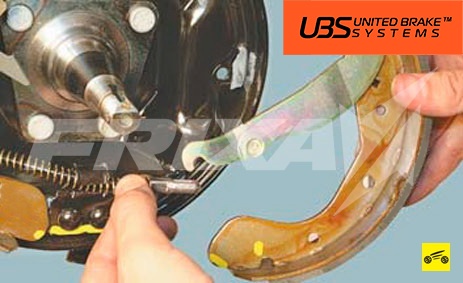

      13. Отсоедините наконечник троса от раз­жимного рычага и снимите заднюю тормоз­ную колодку.




      14. Снимите с передней тормозной колод-ки серьгу регулятора зазоров...




      15. ...пружину 1 и рычаг 2 регулятора.




      16. Снимите прижимную пружину и опор­ную стойку передней колодки так же, как это делали для задней колодки (пп. 8-10).




      17. ...и снимите переднюю колодку.

      18. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, по­терявшие упругость и искривленные пружины замените.


      ПОЛЕЗНЫЙ СОВЕТ






      При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.



      ПРИМЕЧАНИЯ






      Детали регулятора зазоров левого тормоз­ного механизма невзаимозаменяемы с соот­ветствующими деталями правого тормозно­го механизма (на левом и правом наконечни­ках регуляторов имеется маркировка «LH» и «RH» соответственно), не перепутайте их!





      Передняя 1 и задняя 2 колодки заднего тор­мозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояноч­ного тормоза). Помимо этого тормозные ко­лодки различаются как левые и правые.




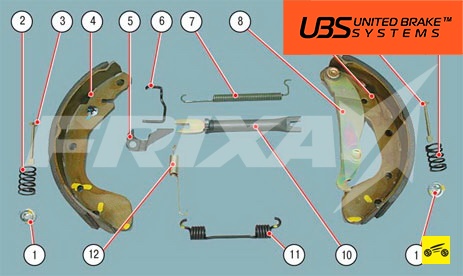

      Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой сторо­ны): 1 - чашки прижимных пружин; 2 - прижимные пружины; 3 - опорные стойки; 4 - передняя колодка тормозно­го механизма заднего колеса; 5 - рычаг регулятора зазоров; 6 - серьга регулятора зазоров; 7 - верхняя стяжная пру­жина; 8- разжимной рычаг стояночного тормоза; 9-задняя колодка тормозного механизма заднего колеса; 10- рас­порная планка с регулятором зазоров; 11 - пружина регулятора зазоров; 12 - нижняя стяжная пружина.




      19. Нанесите на места трения передней и задней тормозных колодок о тормоз­ной щит тугоплавкую смазку для тормозных механизмов.




      20. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.


        ПОЛЕЗНЫЙ СОВЕТ

        Рекомендуем при замене тормозных коло­док заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать от­каз регулятора зазоров.



        21. Освободите поршни рабочего цилиндра от фиксирующего приспособления, со­жмите раздвижными пассатижами поршни ра­бочего цилиндра и установите тормозные ко­лодки в порядке, обратном снятию.


        ПРЕДУПРЕЖДЕНИЕ

        Учтите, что при утапливании поршней в ци­линдр повышается уровень тормозной жид­кости в бачке главного тормозного цилинд­ра. При необходимости откачайте жидкость.



        22. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»)

        23. Отрегулируйте подшипники задней сту­пицы (см. «Регулировка подшипников задней ступицы»)

        24. Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии дол­жен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

        25. Установите на место колесо. Проверьте легкость его вращения.

        26. Аналогично замените тормозные колодки тормозного механизма другого колеса.

        27. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тор­моза»).
