Руководства по ремонту Volkswagen Passat B3: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для VW Passat B3 имеют маркировку FPE109.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки необходимо заменить при износе накладок (минимально допусти­мая толщина фрикционных накладок 2 мм), при непрочном соединении накладок с ос­нованием, замасливании рабочих поверхно­стей, наличии глубоких борозд или сколов.


ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплек­том из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверь­те уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо отка­чать часть жидкости: после замены изношен­ных колодок новыми уровень поднимется.



Вам потребуются: ключи «на 11» и «на 15», ключ для болтов колес, отвертка с плоским лезвием.



1. Снимите левое переднее колесо.

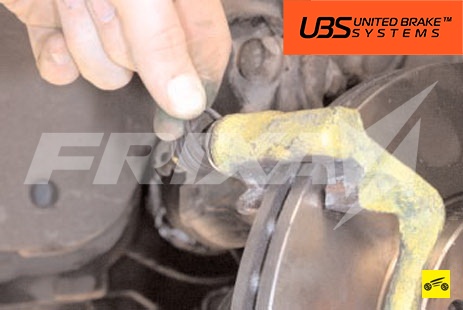

2. Выверните нижний болт крепления суп­порта, удерживая направляющий палец от проворачивания.

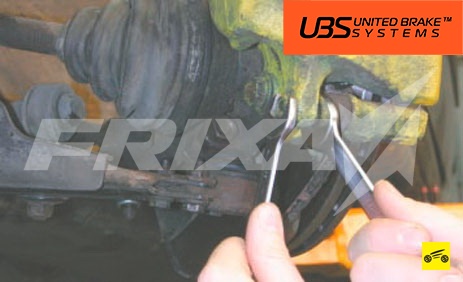

3. Поднимите суппорт вверх и снимите внешнюю колодку.

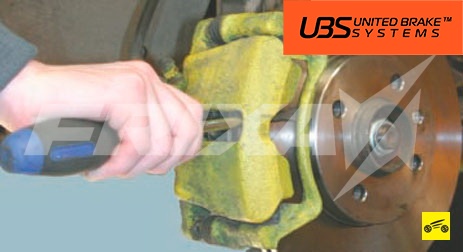

    4. Используя отвертку как рычаг, утопите поршень рабочего цилиндра.

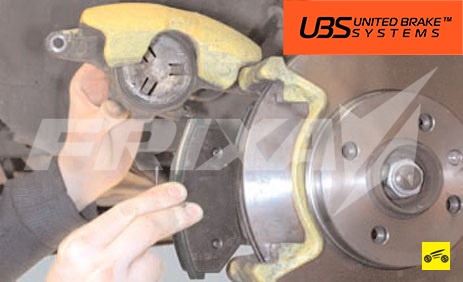

    5. Поднимите суппорт и снимите внутрен­нюю колодку.

    6.  Аналогично нижнему выверните верх­ний болт крепления суппорта и подвесьте суппорт на проволоке, не допуская натяже­ния и скручивания.




    7.  Снимите резиновый защитный чехол…

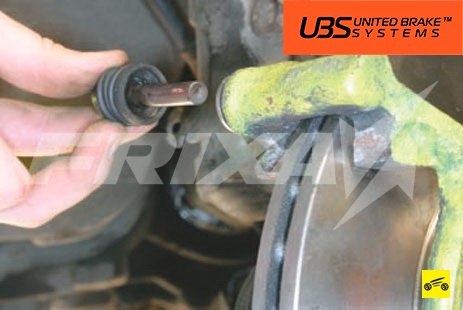

    8. …и извлеките направляющий палец.



    ПРИМЕЧАНИЕ

    При наличии на защитном чехле повреж­дений или трещин замените его на новый.

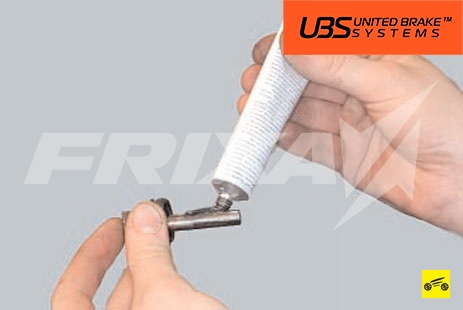

    9.  Нанесите на пальцы графитсодержащую термостойкую смазку.

    10. Установите детали в порядке, обрат­ном снятию. Для исключения самоотворачи­вания болта крепления суппорта смажьте пе­ред установкой его резьбу анаэробным фик­сатором резьбы.

    11. Колодки правого тормозного механизма заменяют аналогично.

    12. Проверьте и при необходимости вос­становите уровень тормозной жидкости в бачке главного тормозного цилиндра.


    ПОЛЕЗНЫЙ СОВЕТ

    Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном тормо­жении вы будете неприятно поражены низкой эффективностью тормозов, несмо­тря на то что колодки установлены фир­менные. Тормозные диски тоже изнаши­ваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без ав­томобилей и несколько раз плавно затор­мозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заод­но оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.
