Руководства по ремонту Киа Спектра: замена тормозных колодок тормозного механизма заднего колеса

ПРИМЕЧАНИЕ

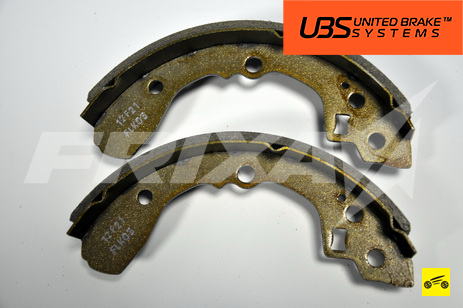

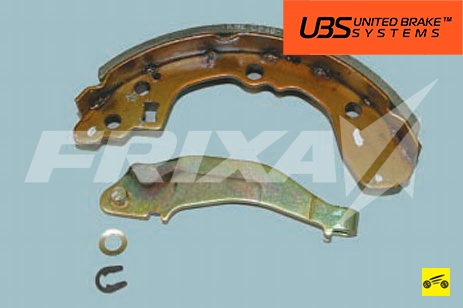

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки барабанного типа HANKOOK FRIXA для Kia Spectra имеют маркировку FLK03.

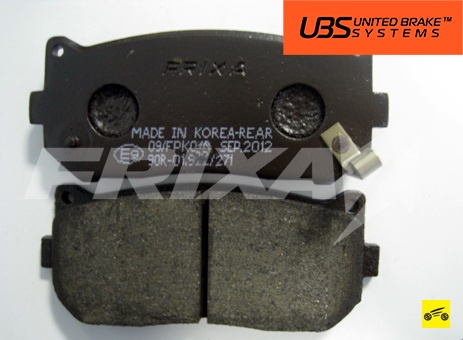

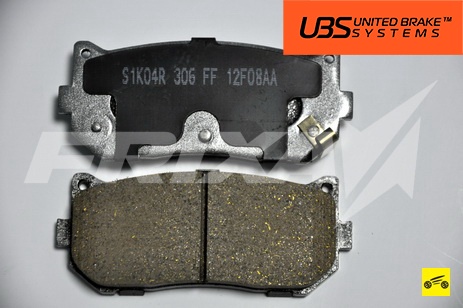

Задние колодки дискового типа HANKOOK FRIXA для Kia Spectra имеют маркировку FPK04R. Купить




Задние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Kia Spectra имеют маркировку S1K04R.




Минимально допустимая толщина фрикци­онных накладок тормозных колодок составля­ет 1,0 мм.

Заменяйте колодки в следующих случаях:

- толщина фрикционных накладок меньше допустимой.

- поверхность накладок замаслена

- фрикционная накладка непрочно соеди­нена с основанием.

- на накладках глубокие борозды и сколы.


ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные раство­рители для очистки тормозов. Колодки заменяйте одновременно в тормоз­ных механизмах обоих задних колес. Недопустима замена передней и задней ко­лодок между собой, а также между левым и правым колесом - это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лез­вием, отвертка с крестообразным лезви­ем, раздвижные пассатижи.



1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бач­ке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана)».

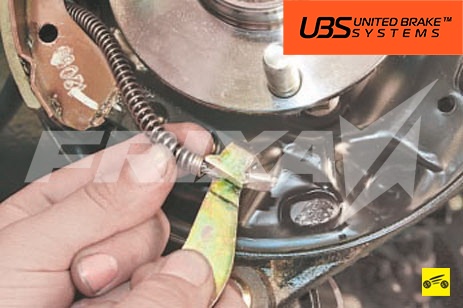

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора...




7. ...и извлеките пружину из тормозной колодки.

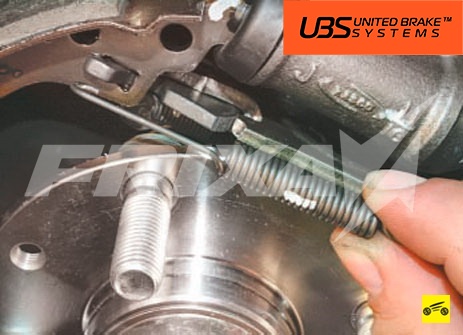

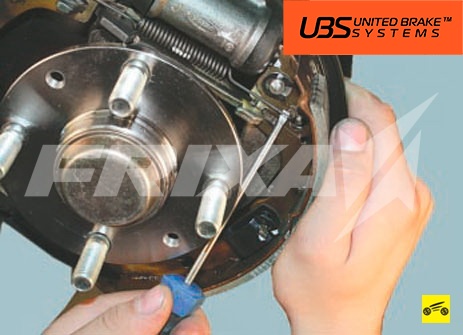

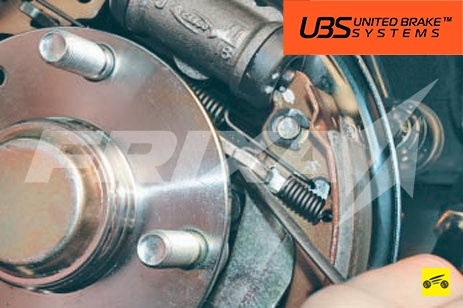

8. Отверткой или бородком подцепите верхнюю стяжную пружину.




9. ...и снимите ее.


ПРЕДУПРЕЖДЕНИЕ

При пользовании пассатижами или отверт­кой будьте осторожны. Рекомендуем рабо­тать с помощью специальных клещей для снятия стяжных пружин.

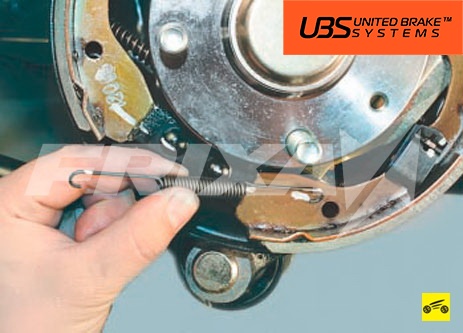

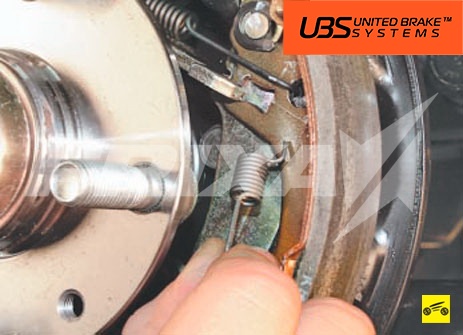

10. Аналогичным образом снимите нижнюю стяжную пружину.

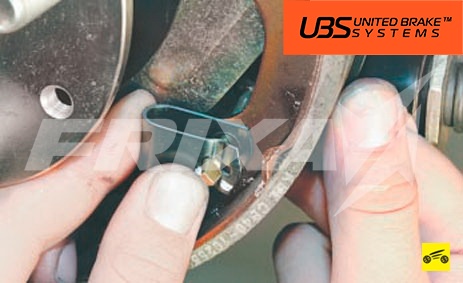

11. Удерживая хвостовик опорной стойки нажмите на пластину поверните ее на 1/4 оборота...




12. ...снимите пружинную пластину.




13. ...и опорную стойку задней колодки.

14. Аналогичным образом снимите пружин­ную пластину передней тормозной колодки.




15. Снимите заднюю тормозную колодку.

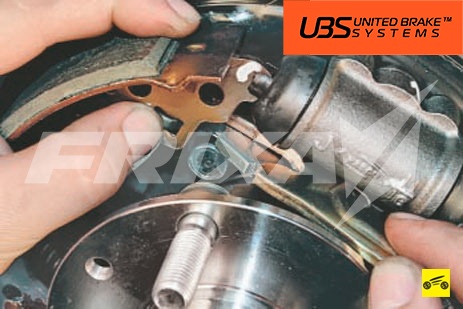

16. ...и отсоедините разжимной рычаг от троса стояночного тормоза.

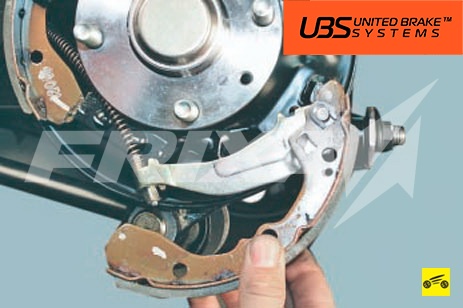

    17. Снимите разжимную планку механизма автоматической регулировки зазора и перед­нюю тормозную колодку.

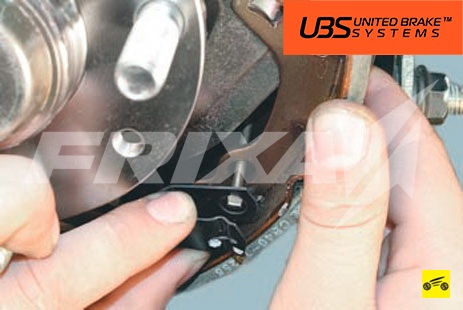

    18. Снимите стопорную и опорную шайбы с пальца разжимного рычага.




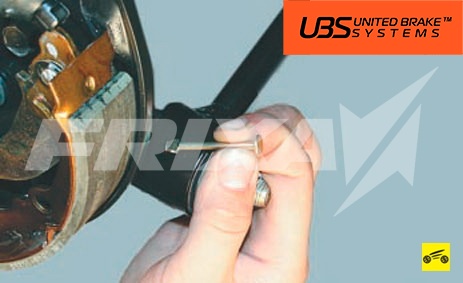

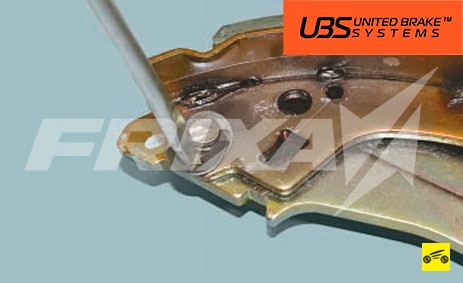

    19. ...и извлеките палец разжимного рычага из колодки.

    20. На места трения передней и задней тор­мозных колодок о тормозной щит нанесите ту­гоплавкую смазку для тормозных механизмов.


    ПРЕДУПРЕЖДЕНИЕ

    Детали распорной планки и регулятора лево­го тормозного механизма невзаимозаменяе­мы с соответствующими деталями правого тормозного механизма - не перепутайте их!



    21. Раздвижными  пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положе­ние, в котором он находился перед снятием.


      ПРЕДУПРЕЖДЕНИЕ

      Учтите, что при утапливании поршней в ци­линдры повышается уровень тормозной жид­кости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.



      22. Установите тормозной барабан.

      23. Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии дол­жен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

      24. Установите на место колесо. Проверьте легкость его вращения.

      25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

      26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
