Руководства по ремонту Hyundai i30: замена тормозных колодок тормозных механизмов задних колес

ПРИМЕЧАНИЕ

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Hyundai i30 имеют маркировку FPK01NR.




Задние колодки HANKOOK FRIXA тюнинговой серии S1 для Hyundai i30 имеют маркировку S1H25R.




Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных колодок и дисков»).
Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок – 2 мм), при непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.



ПРИМЕЧАНИЕ






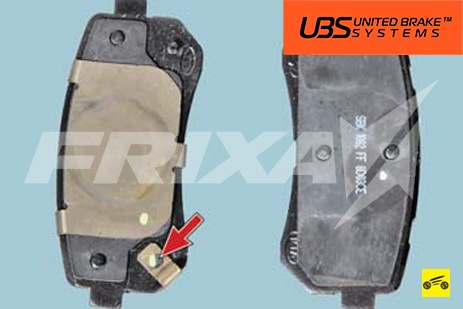

На внутренних колодках тормозных механизмов задних колес установлены индикаторы износа. По достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.



ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки тормозных механизмов задних колес только комплектом из 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: торцовая головка «на 14», раздвижные пассатижи.

1. Снимите заднее колесо.






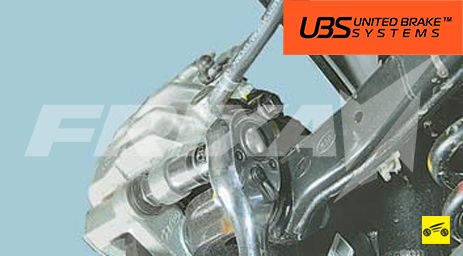

2. Выверните болт нижнего направляющего пальца…






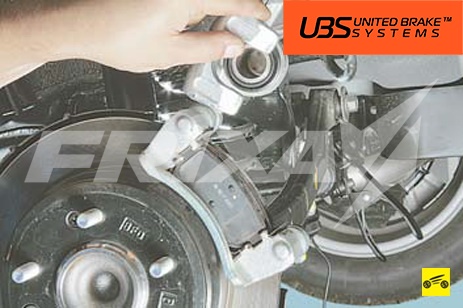

3. …и приподнимите подвижную скобу вверх.






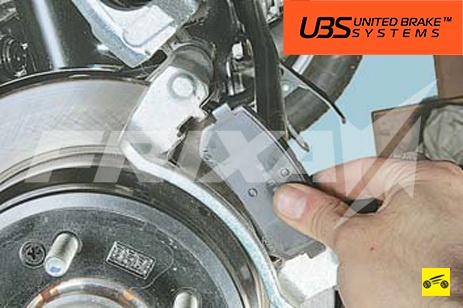

4. Снимите с направляющей колодок наружную и внутреннюю тормозные колодки.



ПОЛЕЗНЫЙ СОВЕТ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев, а также легкость перемещения подвижной скобы относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол.






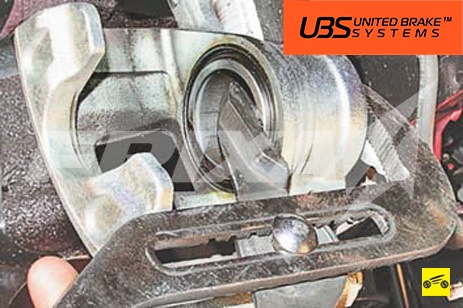

5. С помощью раздвижных пассатижей утопите поршень цилиндра.

6. Установите фиксирующие пружины, тормозные колодки и другие снятые детали в порядке, обратном снятию.

7. Аналогично замените тормозные колодки тормозного механизма другого колеса.

8. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
