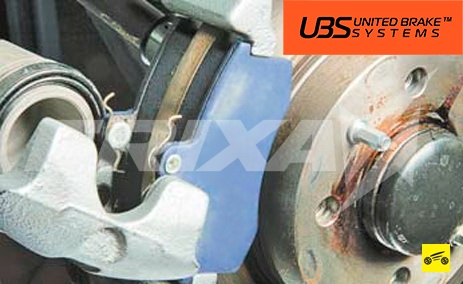

Руководства по ремонту Ваз 2115: замена тормозных колодок тормозных механизмов передних колес

ПРИМЕЧАНИЕ

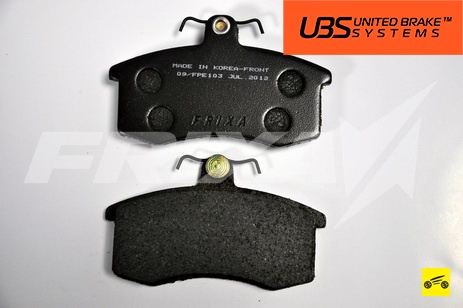

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для VAZ 2113 имеют маркировку FPE103.




Передние колодки HANKOOK FRIXA тюнинговой серии S1 для VAZ 2113 имеют маркировку S1E103.




Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.


ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Заменяйте одновременно колодки в тормозных механизмах обоих передних колес. Недопустима замена внутренней и наружной колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса.

3. Снимите переднее колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при установке новых колодок она польется через край.

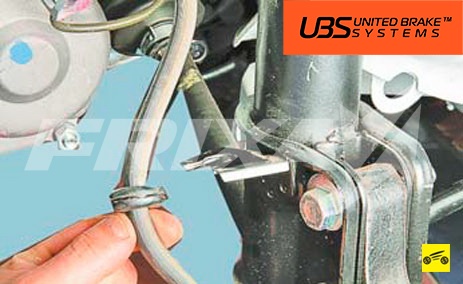

5. Выньте из кронштейна резиновый уплотнитель вместе со шлангом.

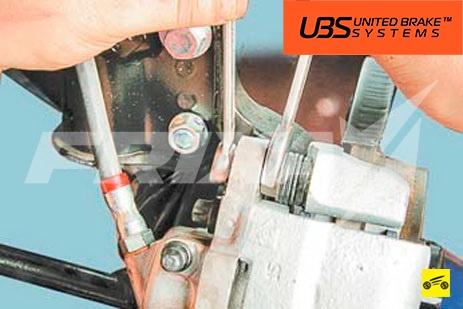

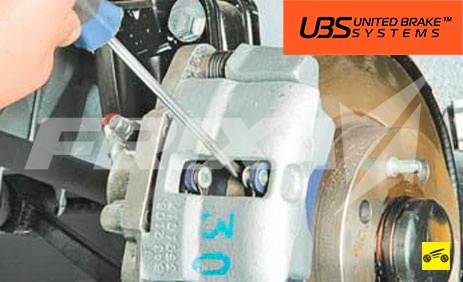

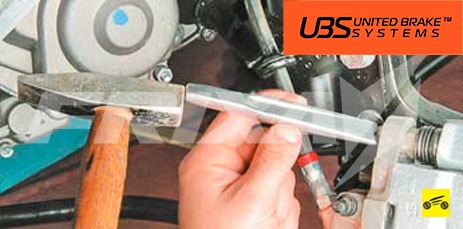

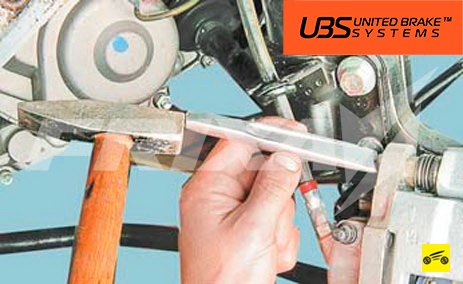

6. Отогните зубилом (отверткой) усик стопорной шайбы верхнего болта крепления направляющего пальца.

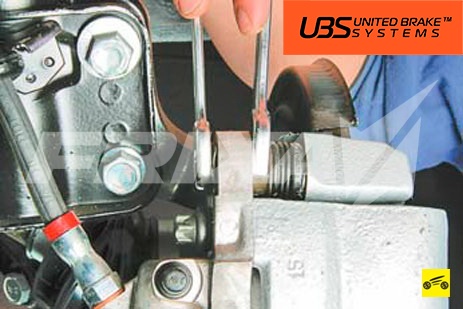

7. Выверните верхний болт крепления направляющего пальца, придерживая палец ключом за шестигранник.

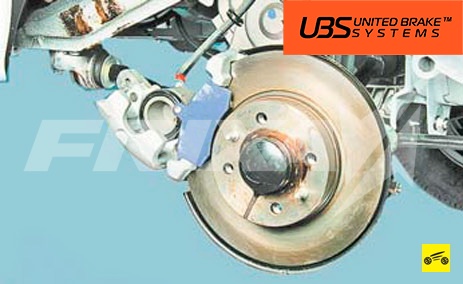

8. Поверните корпус скобы вниз вокруг оси нижнего пальца.




9. Промаркируйте тормозные колодки, если предполагаете установить их снова.

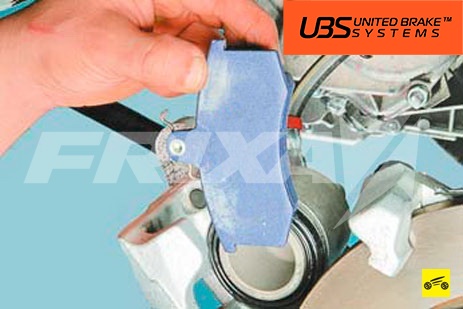

10. Снимите тормозные колодки.


ПРЕДУПРЕЖДЕНИЕ

Поверхность фрикционных накладок не должна быть замаслена, с глубокими рисками и сколами. Накладка должна быть прочно соединена с основанием колодки.

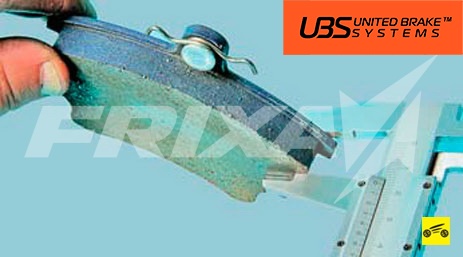

11. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

12. Очистите от грязи и ржавчины детали
тормоза, особенно посадочные места тормозных колодок.




13. При установке новых колодок вдавите
поршень в цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только
основание) и поднимите корпус скобы. Надавливая отверткой или монтировкой на внутреннюю колодку и опираясь на тормозной
диск, аккуратно вдавите поршень в цилиндр.




14. Установите новые тормозные колодки.
Следите за тем, чтобы нажимные пружины
стояли параллельно верхнему краю тормозных колодок. Старые колодки необходимо установить в соответствии с ранее сделанной
маркировкой.




15. Поверните корпус скобы и вверните
верхний болт крепления направляющего
пальца моментом 31–38 Н·м (3,1–3,8 кгс·м),
придерживая палец ключом за шестигранник.




16. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль
на землю. Затем нажмите несколько раз на
педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости доведите его до нормы.
