Руководства по ремонту Ваз 2115: замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.


ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Заменяйте колодки одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.


Вам потребуются: ключи «на 10», «на 12», бородок, пассатижи.


1. Включите I передачу и установите упорные бруски под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, отка чайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана»).

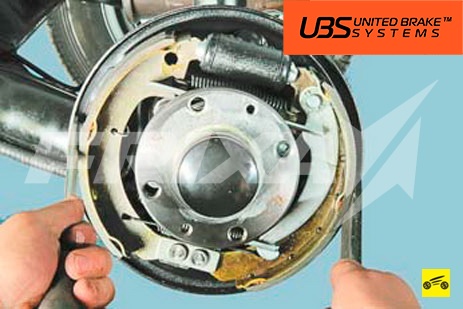

6. Снимите верхнюю стяжную пружину бородком или пассатижами.

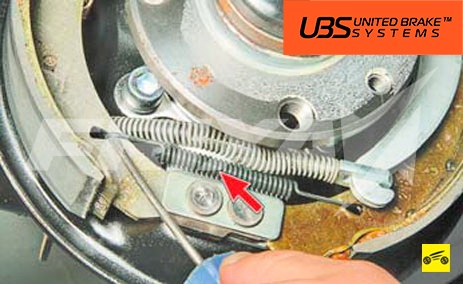

7. Снимите нижнюю стяжную пружину такимже способом.

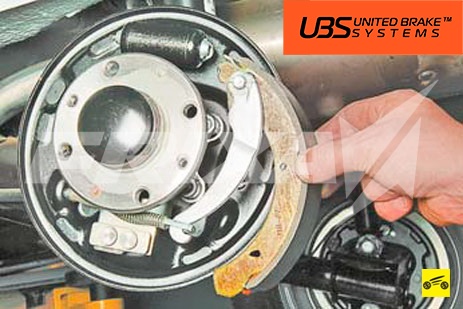

8. Снимите направляющую пружину передней колодки, а затем переднюю колодку.

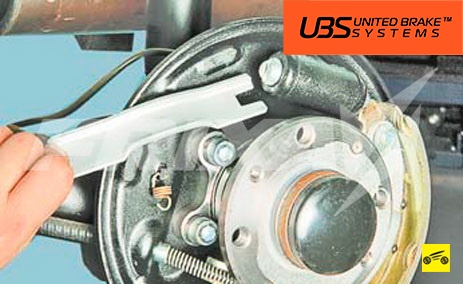

9. Снимите разжимную планку.




10. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

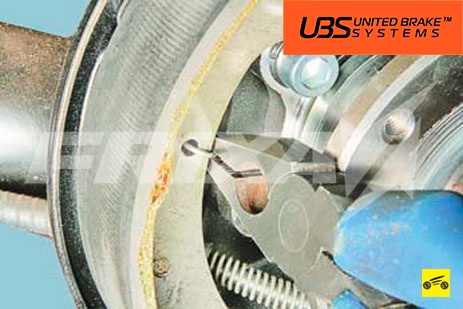

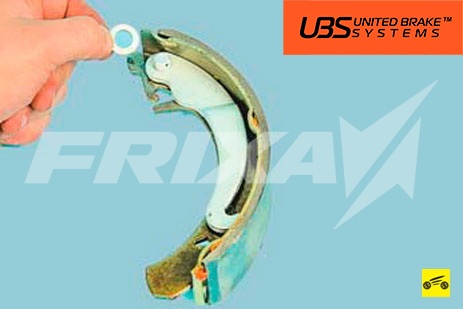

11. Выньте шплинт и снимите опорную шайбу с пальца приводного рычага задней колодки.

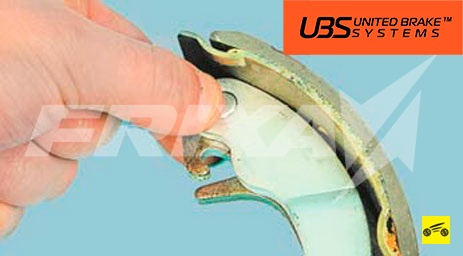

12. Нажмите на палец и снимите с колодки приводной рычаг. Выньте палец из колодки.

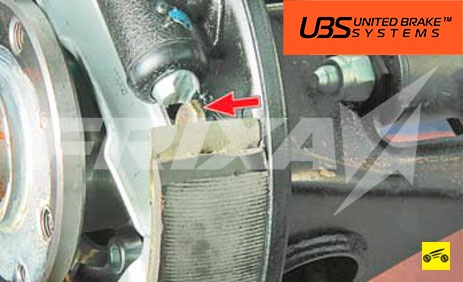

13. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.




14. Сведите тормозные колодки двумя монтировками, чтобы переместить поршни к центру цилиндра.

15. Установите тормозной барабан в порядке, обратном снятию.

16. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.
